Bok tamo! Kao dobavljač u industriji tlačnog lijevanja aluminija, vidio sam iz prve ruke koliko je dizajn rebara ključan u stvaranju visokokvalitetnih aluminijskih tlačno lijevanih dijelova. Rebra igraju ključnu ulogu u poboljšanju strukturalnog integriteta, rasipanju topline i ukupnoj funkcionalnosti tlačno lijevanih komponenti. U ovom blogu podijelit ću neke savjete o tome kako dizajnirati rebra u aluminijskom tlačnom lijevanju.
Razumijevanje osnova rebara u aluminijskom tlačnom lijevanju
Za početak, razgovarajmo o tome što su rebra. Rebra su tanke, okomite ili vodoravne strukture dodane na površinu tlačno lijevanog dijela. Oni su poput skrivenih heroja dizajna, pružaju potporu i pojačanje bez dodavanja prevelike težine.

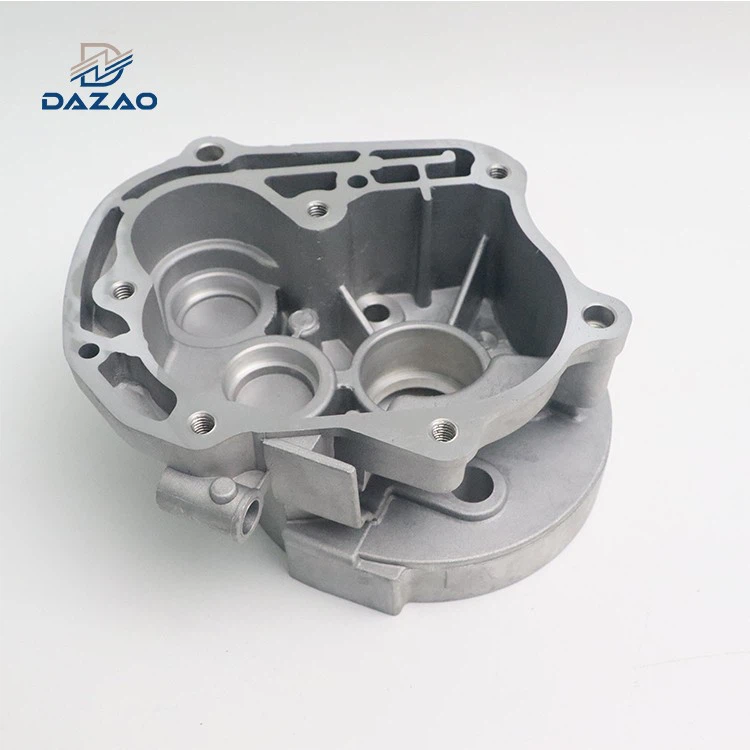

Jedna od glavnih funkcija rebara je povećanje krutosti dijela. Dodavanjem rebara možete spriječiti da se dio savija ili savija pod opterećenjem. Ovo je posebno važno za dijelove koji moraju zadržati svoj oblik u izazovnim okruženjima. Na primjer,Dijelovi za automobilski lijev pod pritiskomčesto zahtijevaju veliku krutost kako bi izdržali vibracije i sile koje se javljaju tijekom rada.
Druga ključna funkcija je disipacija topline. U primjenama gdje je potrebno upravljati toplinom, nprHladnjak od tlačno lijevanog aluminija, rebra mogu značajno povećati površinu dijela. Veća površina omogućuje učinkovitiji prijenos topline, održavajući komponentu hladnom i produžujući joj životni vijek.
Ključna razmatranja za dizajn rebra
Debljina rebra
Debljina rebra je kritičan faktor. Treba ga pažljivo izbalansirati. Ako je rebro predebelo, može uzrokovati probleme poput poroznosti skupljanja tijekom procesa tlačnog lijevanja. Poroznost zbog skupljanja nastaje kada se rastaljeni aluminij hladi i skuplja neravnomjerno, ostavljajući male šupljine u dijelu. S druge strane, ako je rebro pretanko, možda neće pružiti dovoljnu potporu ili se može slomiti tijekom rukovanja ili uporabe.
Kao opće pravilo, debljina rebra treba biti između 0,5 i 0,7 puta debljine stijenke glavnog dijela. Na primjer, ako je debljina stijenke dijela 3 mm, debljina rebra bi trebala biti oko 1,5 - 2,1 mm. Ovaj omjer pomaže osigurati pravilno punjenje kalupa i smanjuje rizik od nedostataka.
Visina rebra
Visina rebra također je važna. Viša rebra mogu dati veću krutost i odvođenje topline, ali također povećavaju rizik od problema s lijevanjem pod pritiskom. Kako se visina rebra povećava, rastaljenom aluminiju postaje sve teže teći u područje rebra. To može dovesti do nepotpunog punjenja, također poznatog kao kratki udarac.
Dobra praksa je ograničiti visinu rebra na 3 - 5 puta debljinu rebra. Dakle, ako je debljina rebra 2 mm, visina rebra bi trebala biti između 6 - 10 mm. Ovaj raspon omogućuje učinkovitu potporu i prijenos topline uz smanjenje izazova tlačnog lijevanja.
Razmak rebara
Razmak između rebara važan je i zbog strukturalnih i zbog proizvodnih razloga. Ako su rebra preblizu jedna drugoj, rastaljeni aluminij možda neće moći pravilno teći između njih, uzrokujući zarobljavanje zraka i druge nedostatke. S druge strane, ako su rebra predaleko, možda neće pružiti dovoljnu potporu.
Preporučeni razmak rebara je najmanje 2 puta veći od debljine rebara. Ovaj razmak omogućuje pravilan protok rastaljenog aluminija i osigurava da rebra učinkovito rade zajedno kako bi ojačali dio.
Geometrijski dizajn rebara
Konusna rebra
Konusna rebra odlična su opcija u aluminijskom tlačnom lijevanju. Imaju širu bazu i uži vrh. Ovaj dizajn pomaže kod izbacivanja dijela iz matrice. Kada se dio ohladi i skupi, nastoji se zalijepiti za matricu. Konusni oblik omogućuje lakše uklanjanje, smanjujući rizik od oštećenja dijela ili matrice.
Zakrivljena rebra
U nekim slučajevima, zakrivljena rebra se mogu koristiti umjesto ravnih. Zakrivljena rebra mogu ravnomjernije rasporediti naprezanje po dijelu, posebno u dijelovima složenih oblika. Oni također mogu dodati estetsku privlačnost dijelu. Međutim, zakrivljena rebra je zahtjevnija za dizajn i proizvodnju, pa ih treba pažljivo koristiti.
Proizvodnja - Prijateljski dizajn rebra
Kutovi nacrta
Dodavanje nagibnih kutova rebrima bitno je za uspješno lijevanje pod pritiskom. Kutovi gaza su mali nagibi na okomitim površinama rebra. Omogućuju jednostavno izbacivanje dijela iz matrice bez zapinjanja. Za rebra se preporučuje kut gaza od najmanje 1 - 2 stupnja. Ovaj mali kut može napraviti veliku razliku u procesu proizvodnje.
Zavoji i radijusi
Ispuni i radijusi su zaobljeni kutovi na dnu i vrhu rebra. Pomažu u smanjenju koncentracije naprezanja, što može dovesti do pucanja ili kvara dijela. Dodavanjem zaobljenja i polumjera možete poboljšati čvrstoću i izdržljivost rebra. Radijus od najmanje 0,5 mm dobra je polazna točka za većinu primjena.
Testiranje i optimizacija
Nakon što ste dizajnirali rebra, važno je testirati dizajn. Možete koristiti računalno potpomognuti inženjering (CAE) softver za simulaciju procesa tlačnog lijevanja. Ovaj softver može predvidjeti probleme poput poroznosti skupljanja, zadržavanja zraka i nepotpunog punjenja. Na temelju rezultata simulacije, možete optimizirati dizajn rebara podešavanjem debljine, visine, razmaka ili drugih parametara.
Fizička izrada prototipova također je odličan način testiranja dizajna. Stvaranjem prototipa možete vidjeti kako se dio ponaša u stvarnim uvjetima. Možete provjeriti ima li nedostataka, izmjeriti krutost i procijeniti rasipanje topline. Ako se pronađu bilo kakvi problemi, možete izvršiti potrebne prilagodbe dizajna rebra.
Zaključak
Dizajniranje rebara u aluminijskom tlačnom lijevanju kombinacija je znanosti i umjetnosti. Razumijevanjem funkcija rebara, uzimajući u obzir ključne čimbenike dizajna kao što su debljina, visina i razmak, te korištenjem proizvodnih tehnika dizajna, možete stvoriti visokokvalitetne dijelove lijevane pod pritiskom. Bilo da radite naLijevanje malih aluminijskih dijelovaili velikih automobilskih komponenti, pravilan dizajn rebra može značajno utjecati na performanse i pouzdanost dijela.
Ako ste na tržištu za aluminijske lijevane dijelove i trebate stručne savjete o dizajnu rebara ili drugim aspektima tlačnog lijevanja, nemojte se ustručavati kontaktirati. Ovdje smo da vam pomognemo pretvoriti vaše ideje u stvarnost s vrhunskim proizvodima od aluminijskog tlačnog lijeva.
Reference
- "Priručnik za lijevanje pod pritiskom" Jacka T. Luxa
- "Aluminijsko tlačno lijevanje: tehnologija i primjena" raznih stručnjaka iz industrije
