6082 CNC obrada aluminija: brzine, posmaci i DFM vodič

6082 aluminij(EN AW-6082 / AlSi1MgMn) pruža 15% do 20% veću granicu razvlačenja i superiornu otpornost na zamor u usporedbi sa standardom 6061-T6. Specifikacija za precizne CNC komponente koje zahtijevaju opsežno stavljanje u džepove ili asimetrično uklanjanje materijala6082-T651valjana ploča preko standarda6082-T6 ekstruzija sprječava unutarnje oslobađanje zaostalog naprezanja, koje inače uzrokuje savijanje izratka do 0,50 mm u rasponu od 300 mm. Alati zaprecizna obrada aluminija 6082zahtijeva visoke pozitivne nagnute kutove (+12 do +18 stupnjeva), polirane žljebove i rashladno sredstvo pod visokim-tlakom (minimalno 20 bara) za upravljanje abrazivnim disperzoidima mangan silicida i sprječavanje izgrađenog-ruba (BUE).

EN AW-6082 CNC obrada: Kemijski sastav i mehanička svojstva

Zašto konstrukcijski aluminij 6082 nadmašuje 6061 u nosivim okvirima?

6082 aluminij pripada skupini 6000-serije aluminij-magnezij-silicij, standardiziranoj u Europi podEN AW-6082(DIN 3.2315 / ISO AlSi1MgMn). Dok se sjevernoamerička precizna proizvodnja povijesno postavljala na standard ASTM 6061-T6, globalno konstrukcijsko inženjerstvo u željezničkom transportu, automobilskim podokvirima, brodskim strukturama i krajnjim efektorima visokoopterećene-robotike sve više zahtijeva 6082. Za inženjere koji traže širi temelj za lake legure, pregledosnove precizne CNC obrade aluminijapruža bitnu osnovu prije nego što se upustite u određene visoke{0}}stupnjeve opterećenja.

Primarni pokretač je nosivost-nosivosti.6082 konstrukcijski aluminijzadržava visoku otpornost na koroziju i zavarljivost dok nudi značajno više mehaničke pragove pod statičkim i dinamičkim opterećenjem.

Dizajnerski inženjeri često počine empirijsku pogrešku tretirajući 6082 kao točnu zamjenu-za 6061 s identičnim parametrima obrade. Iako oba dijele osnovnu vrijednost Al-Mg-Si, veći sadržaj silicija i mangana u 6082 mijenja:

· Mehanizam za stvaranje strugotine tijekom-glodanja velikom brzinom.

· Stope trošenja boka na reznim alatima od tvrdog metala bez premaza.

· Sklonost otpuštanju zaostalog naprezanja tijekom više{0}}osne obrade.

Klasifikacija materijala:Strukturna aluminijska legura srednje{0}}do-visoke čvrstoće
Oznake:EN AW-6082, AlSi1MgMn, DIN 3.2315, ISO 6082, UNS A96082
Primarni legirajući elementi:Silicij (0,70 do 1,30%), mangan (0,40 do 1,00%), magnezij (0,60 do 1,20%)

Kemijska razgradnja: Utjecaj mangana na obradivost aluminija 6082

Mehanička izvedba 6082 proizlazi izravno iz kontroliranog dodavanja mangana (Mn) uz magnezij (Mg) i silicij (Si).

Učinak disperzoida mangana

U 6061, mangan se tretira kao element u tragovima (ispod 0,15%). U 6082, mangan je namjerno legiran između 0,40% i 1,00%. Tijekom homogenizacije i toplinske obrade otopine, mangan stvara fine, netopljive čestice intermetalnog disperzoida Al12(Fe,Mn)3Si i Al6Mn.

Ovi disperzoidi daju tri temeljna metalurška učinka:

1. Zenerov učinak pričvršćivanja:Oni učvršćuju granice migrirajućih zrna tijekom vruće ekstruzije i toplinske obrade, potiskujući rekristalizaciju i održavajući finu strukturu vlaknastih zrna.

2. Povećana gustoća dislokacije:Tijekom plastične deformacije, te čestice stvaraju Orowanove petlje prepreke, što zahtijeva veće zahtjeve za smično naprezanje za zaobilaženje dislokacije.

3. Interakcija abrazivnog alata:Dok povećavaju strukturnu čvrstoću, ovi tvrdi sub{0}}mikronski disperzoidi izravno ubrzavaju mehaničku mikro{1}}abraziju duž bočne strane alata tijekom6082 glodanje aluminijai okretanje.

Inženjerski podaci: Fizički i mehanički pragovi za precizni CNC dizajn

Kako bi se osigurali točni inženjerski izračuni za FEA (analizu konačnih elemenata) i strukturnu validaciju, fizikalna i mehanička svojstva 6082 u njegovim primarnim temperacijama kvantificirana su u nastavku.

Ključna usporedba snage razvlačenja:

· 6082-T6 Granica tečenja (Rp0.2): 260 do 310 MPa

· 6061-T6 Granica tečenja (Rp0.2): 240 do 275 MPa

· Neto povećanje snage razvlačenja: +8.3% do +22.7% (ovisno o dizajnu)

6082 T6 naspram 6082 T651 obrada aluminija: kontrola unutarnjeg naprezanja i izobličenja

Mehanika prigušivanja naprezanja: zašto se 6082-T6 savija tijekom glodanja dubokih šupljina

Izbor između6082 T6 aluminiji6082 T651 aluminijpredstavlja najvažniji pojedinačni čimbenik koji određuje dimenzionalnu stabilnostprecizna obrada aluminija 6082.

Raščlamba nomenklature toplinske obrade:

· T6 temperament:Otopina toplinski obrađena, kaljena u vodi i umjetno odležana do najveće tvrdoće taloženja.

· T651 Temper:Otopina toplinski obrađena, kaljena u vodi, naprezanje-oslobođeno kontroliranim trajnim istezanjem plastike (1,5% do 3,0% rastezanja) i umjetno starenje.

Mehanizam prigušenog stresa

During the rapid water quenching step of the T6 cycle, the outer surface of a thick aluminum plate or profile cools at exceeding rates (e.g., >300 stupnjeva /sekundi), ugovaranje odmah. Unutrašnja jezgra se hladi nižom brzinom, izolirana okolnim aluminijem.

Kada se jezgra konačno ohladi i skupi, mehanički je ograničena već krutom vanjskom ovojnicom. Ovaj toplinski gradijent zaključava parabolični profil zaostalog naprezanja u materijal:

· Tlačno naprezanje na vanjskoj opni: -50 MPa do -120 MPa

· Vlačno naprezanje u geometrijskom središtu: +50 MPa do +120 MPa

Jednadžba profila zaostalog naprezanja preko debljine ploče (z-os):

Gdje:

· h= ukupna debljina ploče

· z=udaljenost od neutralne srednje-ravnine (−h/2 Manje ili jednako z Manje ili jednako h/2)

· σ_jezgra= maksimalno vlačno zaostalo naprezanje u središtu jezgre

Kada CNC glodalica izreže duboki džep ili asimetrično ukloni materijal s jedne strane standardne gredice 6082-T6, ravnoteža unutarnjih sila je uništena:

Preostali materijal se savija i uvija dok se ne postigne nova ravnoteža unutarnjeg momenta. Na komponenti debljine 25 mm strojno izrađenoj od standardne ploče 6082-T6, asimetrično stavljanje u džepove redovito uzrokuje-izvijanje izvan ravnine veće od 0,40 mm do 0,80 mm na duljini od 200 mm.

T651 Rješenje za-ublažavanje mehaničkog naprezanja

The6082 T651 obrada aluminijastandard rješava ovaj problem na razini mlina. Prije umjetnog starenja, kaljena ploča se stavlja u tešku industrijsku nosiljku i plastično se povlači duž svoje osi kotrljanja za 1,5% do 3,0% trajno postavljene sile.

Ovo mehaničko popuštanje nadjačava elastičnu mrežu toplinskog naprezanja:

1. Tlačna i vlačna zona dosežu granicu tečenja (σ veće ili jednako R_p0.2).

2. Kada se rastezljivo opterećenje otpusti, oporavak elastične deformacije je ujednačen po cijelom poprečnom-presjeku.

3. Zaostalo naprezanje pada s do ±120 MPa na manje od ±15 MPa.

Usporedba ravnosti obrade na ploči od 300 mm x 150 mm x 20 mm (50% volumena asimetrične šupljine):

· 6082-T6 Raw Stock:Pogreška ravnosti završnog dijela=0.35 mm do 0,65 mm (Zahtijeva post-ravnanje)

· 6082-T651 Sirova zaliha:Pogreška ravnosti konačnog dijela=0.02 mm do 0,04 mm (izravno održava toleranciju crtanja)

6082 obrada aluminijske ploče u odnosu na ekstrudirane profile

Timovi za nabavu često pokušavaju obraditi složene prizmatične dijelove od debelih ekstrudiranih šipki ili profila radije nego od valjanih ploča zbog nižih troškova sirovina. To stvara ozbiljne mehaničke i dimenzionalne probleme.

Kontrola kvalitete sirovina: Certifikat ispitivanja mlina (MTC) i IQC verifikacija

Kako bi spriječio integraciju materijala ispod standarda, Dazao Machinery provodi sljedeći protokol kontrole ulazne kvalitete (IQC) zaEN AW-6082 CNC obradanarudžbe:

Korak 1: Validacija Certifikata ispitivanja mlina (MTC).

· Provjerite sukladnost s EN 10204 Tip 3.1.

· Confirm full chemical breakdown (Check that Mn >= 0.40% and Si >= 0.70%).

· Uvjerite se da je oznaka temperamenta T651 (potvrda istezanja), a ne generički T6.

Step 2: Ultrasonic Flaw Detection (For Plate Thickness >= 40 mm)

· Inspekcijski standard: EN 4050-4 / AMS-STD-2154 Klasa A.

· Odbacite segregaciju središnje-linije ili nakupine mikro-praznina koje prelaze 0,8 mm FBH ekvivalenta.

Korak 3: Ispitivanje električne vodljivosti vrtložnom strujom

· Standard ispitivanja: ASTM E1004.

· Ciljani raspon za 6082-T6 / T651: 24,0 do 28,0 MS/m (41,4% do 48,3% IACS).

· Odstupanja ispod 23,0 MS/m ukazuju na nepravilno kaljenje otopine; vrijednosti iznad 30,0 MS/m ukazuju na prekomjerno-starenje (stanje T7x) s ugroženom vlačnom čvrstoćom.

Korak 4: Provjera mikro-tvrdoće

· Standard ispitivanja: ISO 6506-1.

· Minimalni prihvatljivi prag: 95 HBW (pretvoreno iz nasumičnog površinskog uzorkovanja u 5 točaka).

6082 Glodanje i tokarenje aluminija: brzine, posmaci i protokoli alata

Visoko{0}}učinkoviti parametri mljevenja aluminija 6082: brzine, posmaci i MRR matrica

Zbog otpornosti na smicanje-izazvane manganom,6082 glodanje aluminijazahtijeva krute postavke stroja, uravnotežene držače alata (HSK-A63 ili BBT40 uravnoteženi na G2.5 pri 20.000 okretaja u minuti) i agresivne profile dodavanja. Prilikom izvođenja složenih konstrukcijskih dijelova s ​​dubokim šupljinama, korištenje profesionalnihUsluge 5-osnog CNC glodanja po narudžbiosigurava dinamičku stabilizaciju putanje alata i minimalno otklon alata.

Ključne formule mljevenja:

· Brzina rezanja: V_c=(π⋅D⋅n)/1000 [m/min]

· Brzina dodavanja: V_f=f_z⋅z⋅n [mm/min]

· Stopa uklanjanja metala (MRR): Q=(a_p⋅a_e⋅V_f)/1000 [cm³/min]

· Debljina strugotine kod trohoidnog glodanja:[mm]

Matrica parametara glodanja za 6082-T651 (puni karbid, polirani žljebovi)

Geometrije alata za rezanje i strategije DLC premaza za legure 6082

Standardna čelna glodala-za opću namjenu dizajnirana za čelik ili mesing brzo otkazuju na 6082 zbog dvostrukog izazova: visokog kemijskog afiniteta za aluminij na povišenim temperaturama (uzrokujući rubno zavarivanje) i abrazivnih mikro-disperzoida.

Specifikacije optimalne geometrije alata za 6082-T6 / T651:

· Radijalni kut nagiba: +14 do +18 stupnjeva (pozitivno, djelovanje smicanja)

· Aksijalni nagibni kut: +10 do +14 stupnjeva

· Kut radijalnog zazora: +10 do +14 stupnjeva (spriječava trljanje boka obratka)

· Kut spirale: 40 do 45 stupnjeva (Brza vertikalna evakuacija strugotine)

· Debljina jezgre: 55% do 60% vanjskog promjera (maksimalno povećava prostor za strugotine)

· Priprema oštrice: Oštar rub s mikro-brošenjem<= 5 microns (No heavy edge radius or T-land)

Matrica za procjenu premaza alata

CNC tokarenje aluminija 6082: Odabir strugotine i kontrola strugotine pomoću trake

Prilikom izvršavanja6082 tokarenje aluminijaoperacije na dvo-vretenastim-mlinskim-tokarskim centrima, kontrola strugotine zahtijeva stroge pragove parametara.

Budući da 6082 ima veliko rastezanje (8% do 11%), rad pri pod-optimalnim brzinama dodavanja proizvodi duge, kontinuirane žilaste strugotine (ptičje-gniježđenje). Ovi se omotaju oko rotirajućeg vretena, kvare završnu obradu i uzrokuju lom alata.

Protokoli parametara okretanja za 6082-T651:

· Geometrija pločice: VCGT, CCGT ili DCGT brušeni polirani tvrdi metal s pozitivnim brušenim lomljenjem strugotine (npr. stil lomljenja strugotine AK / AL).

· Polumjer nosa: 0,4 mm za završno tokarenje (Ra 0,8 postiže se lako); 0,8 mm za tešku grubu obradu.

· Brzina rezanja (V_c): 300 do 700 m/min.

· Brzina posmaka (f): gruba obrada=0.20 do 0,40 mm/okretaj; Završna obrada=0.06 do 0,12 mm/okr.

· Dubina rezanja (a_p): Gruba obrada=1.5 do 4,0 mm; Završna obrada=0.20 do 0,50 mm.

Pravilo minimalne brzine posmaka za lomljenje strugotine:

f_minVeći ili jednak 0,12 mm/okr

Rad ispod 0,10 mm/okretaj sprječava lomljenje strugotine od stvaranja naprezanja savijanja potrebnog za lomljenje čipa 6082, stvarajući opasne strugotine.

Visok{0}}tlačna rashladna tekućina i kontrola toplinske ekspanzije u preciznoj strojnoj obradi

Učinkovitost hlađenja izravno diktira vrijeme ciklusa i držanje tolerancije u prilagođenim 6082 aluminijskim dijelovima. Aluminij pokazuje visok koeficijent toplinskog širenja (23,1×10⁻⁶/K):

ΔL=L₀⋅ ⋅ΔT

Na konstrukcijskoj tračnici duljine 400 mm, porast temperature od samo 15 stupnjeva tijekom agresivne grube obrade širi dio za:

ΔL=400×(23.1×10⁻⁶)×15=0.1386 mm

Ovo proširenje trenutačno krši standard ISO 2768-m ili fine položajne tolerancije (npr. ±0,025 mm).

Parametri upravljanja rashladnim sredstvom za 6082 strojnu obradu:

1. Koncentracija emulzije:8,0% do 10,5% (očitanje refraktometra). Koncentracije ispod 6% uzrokuju mikro-zavarivanje; koncentracije iznad 12% uzrokuju pjenjenje i površinske mrlje.

2. Baza emulzije:Polusintetička ili sintetička tekućina na bazi-estera s aktivnim -inhibitorima korozije na obojenim-željezom (pH održavan striktno između 8,8 i 9,2).

3. Isporuka tlaka:

· Standardno poplavljivanje:3 do 6 bara (prikladno samo za vanjsko profiliranje lica).

· Kroz-vreteno / visoko{1}}rashladno sredstvo (HPC):20 do 70 bara usmjereno na sučelje alata-izratka.

4. Primarna funkcija HPC-a (20 do 70 bara):

· Overcomes the rotational air barrier generated by tools spinning >12 000 okretaja u minuti.

· Mehanički hidraulički-izbacuje strugotine iz dubokih utora i džepova.

· Trenutačno gasi zonu smicanja, zadržavajući porast temperature rasutog dijela ispod 3 stupnja tijekom cijelog ciklusa.

Precizna obrada aluminija 6082: analiza i rješenja kvarova u radnji-

Prevladavanje kidanja granica mikro-značajnog zrna i segregacije mangana

Tijekom izvršenjaprecizna obrada aluminija 6082na značajkama s dimenzijama ispod 1,0 mm (kao što su mikro-navoji od M1,2 do M2,5, tanka rebra-odvoda topline ispod 0,40 mm ili brtve s oštrim-rubovima), stope kvarova strojne obrade naglo rastu ako se primijene standardne 6061 brzine i posmaci.

Mehanizam fizičkog kvara

Budući da 6082 sadrži do 1,00% mangana, grubi intermetalni talozi Al12(Fe,Mn)3Si i Al6Mn poravnavaju se duž glavnog smjera valjanja ili ekstruzije. Kada mikro-glodalo (promjer ispod 1,0 mm) ili mikro-urez zahvati ove mikrostrukturne trake:

· Lokalna mikro{0}}tvrdoća raste od 95 HBW do preko 140 HBW na granici čestica.

· Rezna oštrica doživljava cikličko udarno opterećenje umjesto kontinuiranog plastičnog smicanja.

· Visoka granica razvlačenja od 6082 (260 do 310 MPa) uzrokuje mikroskopsko kidanje granica zrna duž ravnine smicanja, stvarajući nepravilno pucanje rubova, mikro-neravnine i nestabilnost dimenzija na finim elementima.

Pravila obrade mikro{0}}značajki u tvrtki Dazao:

1. Odabir alata:Puni karbid ultra{0}}finog zrna (veličina zrna<= 0.2 microns) with Diamond-Like Carbon (DLC) coating.

2. Brušenje rubova:Radijus oštrice kontroliran strogo između 1,0 i 2,0 mikrona.

3. Naknada za hranu:Smanjite pomak po zubu (f_z) do 0,005 do 0,012 mm/zubu tijekom završnih prolaza profila.

4. Podmazivanje:Minimalna količina podmazivanja (MQL) s biljnim uljem s visokim-esterom isporučenim pri tlaku aerosola od 6 bara.

Uklanjanje defekata tigrove pruge i ekstruzijskih pruga u anodiziranim 6082 dijelovima

Čest nedostatak uprilagođeni 6082 aluminijski dijelovije pojava uzdužnih vizualnih pruga (tigraste pruge) ili mrljaste sive boje nakon eloksiranja tipa II ili tipa III. Ovaj nedostatak često dovodi do lažnih sporova u kojima inspektori kvalitete metaluršku traku pogrešno zamijene za brbljanje CNC alata.

Mehanizam fizičkog kvara

Kada se 6082 proizvodi vrućom ekstruzijom (EN 755), materijal prolazi kroz različito plastično strujanje po svom-presjeku. Vanjska periferija se hladi brže od jezgre, generirajući tri različite metalurške zone:

· Taloži se grubi, rekristalizirani vanjski površinski sloj s osiromašenim manganovim silicidom.

· Vlaknasta, nerekristalizirana jezgra s koncentriranim, poredanim disperzoidima mangana.

· Tijekom procesa anodizacije sumpornom kiselinom, područja s gustim intermetalima mangana pokazuju veći električni otpor i sporije stope rasta oksida.

· Anodni film razvija promjenjivu optičku debljinu i indekse loma, što rezultira tamnim i svijetlim trakama vidljivim pod izravnim osvjetljenjem.

Sprječavanje loma navoja i otvrdnjavanja u 6082 oblikovanju i rezanju navoja

Operacije urezivanja niti6082 aluminijski strukturni dijelovigenerirati veće stope otpada od identičnih operacija u 6061-T6. Strojari se susreću sa skokovima visokog zakretnog momenta, nagrizanjem, potrganim vrhovima navoja ili slomljenim navojima unutar dubokih slijepih rupa.

Mehanizam fizičkog kvara

6082 pokazuje eksponent -otvrdnjavanja znatno veći od 6061:

n₆₀₈₂≈0,22 naspram n₆₀₆₁≈0.16

Prilikom-rezivanja, duktilni čip se ne lomi lako; umjesto toga, čvrsto se pakira u žljebove za slavinu. Kod valjkastog -narezivanja navoja (narezivanja bez utora), pomaknuti materijal podliježe ozbiljnoj plastičnoj deformaciji. Ako je izbušena vodeća rupa manja od samo 0,02 mm, otvrdnjavanje hladnim-obradom doseže granicu posmicanja materijala:

· Moment oblikovanja premašuje torzijsku čvrstoću tečenja nareznice, trenutno se lomi.

· Vrhovi niti se otvaraju (defekt zečjeg uha) zbog iscrpljene lokalne duktilnosti.

Smjernice za obradu navoja za 6082-T651:

1. Izračun promjera pilot rupe za urezivanje oblika:

D_rupa=D_nominalni−(0,0068⋅P⋅Postotak niti)

Gdje:

· Dnominalni=glavni promjer navoja (mm)

· P=Korak navoja (mm)

· Ciljani postotak niti=65% do 70% (nikada ne prelazi 75% za 6082)

1. Kontrola tolerancije pilot rupe:
Izvršite završnu obradu pilot rupa razvrtačem od punog tvrdog metala kako biste održali toleranciju rupe unutar +0.015 / +0.000 mm.

2. Dodirnite Geometry:

· Rezanje narezivanja:Spiralne žljebne slavine s desnom spiralom od 45- stupnjeva, prednjim nagibom +15 stupnjeva, TiB2 ili DLC premazom.

· Kucanje obrasca:Više{0}}rezne nareznice za hladno oblikovanje s radijalnim žljebovima za podmazivanje i visokotlačnim podmazivanjem uljem.

Više{0}}protokol za smanjenje stresa za tanke-zidne 6082 strukturne dijelove

Kod proizvodnje velikih6082 aluminijski strukturni dijelovi(kao što su zrakoplovna kućišta, robotska šasija i optičke bazne ploče) s debljinom stijenke ispod 3,0 mm i dubinom džepova iznad 30 mm, povratni povrat materijala predstavlja primarni način oštećenja.

Scenarij neuspjeha:

· Blok od 400 mm x 250 mm x 45 mm od 6082-T6 stegnut je u krutu stegu.

· Središnja šupljina duboka 35 mm izgloda se u jednom kontinuiranom ciklusu grube i završne obrade.

· Kada se čeljusti škripca olabave, dio se povija prema gore duž svog uzdužnog središta:

· Izmjereno odstupanje ravnosti: 0,52 mm (Zahtjevi specifikacije crteža:<= 0.05 mm).

Dazao protokol za ublažavanje stresa u četiri{0}}faze

Kako bi se suprotstavio geometrijskoj distorziji uzrokovanoj oslobađanjem zaostalog naprezanja i naprezanjem -induciranim strojnom obradom, Dazao Machinery koristi integrirani, više{1}}fazni proizvodni protokol:

Faza 1: Izjednačena simetrična gruba obrada

· Obradite i gornju i donju vanjsku opnu (minimalno 2,0 mm dubine po strani) kako biste uklonili slojeve naprezanja pri kotrljanju sirovog materijala.

· Obradite unutarnju šupljinu ostavljajući 1,5 mm materijala na svim zidovima i podovima pomoću visoko-učinkovitog dinamičkog trohoidnog glodanja.

Faza 2: Stabilizacija srednjeg naprezanja

· Metoda A (dijelovi visoke-preciznosti): Ciklus-olakšanja toplinskog naprezanja: Zagrijte na 160 stupnjeva (+/- 5 stupnjeva), držite 4 sata, sporo ohladite peć na<= 20°C/hour down to 60°C.

· Metoda B (standardni strukturni dijelovi): 24-satno prirodno vibracijsko starenje i opuštanje na stolu između grube i poluzavršne obrade.

Faza 3: Polu-završna obrada i smanjenje sile stezanja

· Ponovno -stegnite opušteni obradak pomoću vakuumskih steznih glava ili hidrauličkih stezaljki-niske sile (pritisak stezanja smanjen je s 35 bara na 10 bara).

· Polu{0}}obradite sve površine unutar 0,25 mm konačnog neto oblika, dopuštajući raspršivanje topline lokalizirane strojne obrade.

Faza 4: Brza-svjetlosna završna obrada

· Izvršite završne prolaze pomoću balansiranih DLC{0}}završnih glodala s 3 žljeba koja rade na V_c=700 m/min, f_z=0.04 mm/zub,a_pManje od ili jednako 0,25 mm.

· Rezultirajuća ravnost preko raspona od 400 mm: Konzistentno se održava unutar 0,025 mm.

6082 aluminij u odnosu na 6061, 6063 i 7075: Vodič za odabir materijala za inženjere

Prilikom odabira materijala za dinamičke sklopove, inženjeri moraju uravnotežiti troškove sirovina u odnosu na strukturne pragove. Ocjenjujući našeopsežan vodič za vrste aluminija za CNC obradupomaže kontekstualizirati gdje se 6082 uklapa u širu matricu zrakoplovnih i strukturnih legura.

6082 nasuprot 6061: Usporedba čvrstoće, obradivosti i eloksiranja

Inženjerski izbor između6082 aluminij u odnosu na 6061diktira i strategiju nabave sirovina i pragove konačnog mehaničkog učinka. Za potpune parametre strojne obrade i ponašanje anodizacije standardne legure, konzultirajte se s našim6061 CNC vodilica za obradu aluminija.

6082 nasuprot 6063 nasuprot 7075: strukturna izvedba i matrica optimizacije troškova

Sažetak performansi legure:

· 6063-T6: Niska čvrstoća (Rp0.2=160 do 190 MPa). Izvanredna sposobnost ekstruzije za složene šuplje geometrije tankih-stjenki. Pregledajte naše6063 CNC vodilica za obradu aluminijaza detaljne parametre tank{0}}zidnih elektroničkih kućišta.

· 6082-T651: Srednje-visoka čvrstoća (Rp0.2=260 do 310 MPa). Strukturna ravnoteža čvrstoće, zavarljivosti i CNC obradivosti.

· 7075-T651: Ultra-visoka čvrstoća (Rp0.2=460 do 520 MPa). Zrakoplovna-legura s niskom zavarljivošću i visokom{5}}osjetljivošću na koroziju. Za primjene koje zahtijevaju maksimalnu snagu-do-težine bez zahtjeva za zavarivanjem, pogledajte naš tehnički vodič na7075-T651 zrakoplovna CNC obrada.

Matrica inženjerskih odluka: zamjene-materijala za prilagođene CNC dijelove

Ljestvica ocjenjivanja: 1 (loše/nepovoljno) do 5 (izvanredno/poželjno)

Smjernice za optimalan odabir:

· Odaberite 6061-T651 za opće precizne komponente s kozmetičkom anodizacijom u boji.

· Odaberite 6082-T651 za konstrukcijske okvire s visokim opterećenjem, morska okruženja i zavarene transportne strukture.

· Odaberite 7075-T651 za konstrukcijske komponente zrakoplovstva kritične po težini gdje zavarivanje nije potrebno.

Završna obrada za prilagođene 6082 aluminijske dijelove: eloksiranje i pasiviranje

Anodiziranje tvrdog premaza tipa II i tipa III: Dimenzionalni rast i pomak tolerancije

Površinska obrada od6082 aluminijske komponentezahtijeva pažljiv dimenzionalni pred-izračun kako bi se uzela u obzir otapanje površine i rast oksidnog sloja. Slijedeći strogistandardi precizne CNC anodizacije i završne obradejamči i otpornost na koroziju i usklađenost tolerancije navoja nakon završnog premazivanja.

Pravila dimenzionalnog rasta eloksiranja:

· Anodiziranje sumpornom kiselinom tipa II (nominalna debljina filma: 10 do 15 mikrona):
Neto promjena dimenzija po površini=+0.5 * (debljina filma)=+5.0 do +7.5 mikrona
Ukupno povećanje OD osovine: +10 do +15 mikrona (+0.010 do +0.015 mm)
Ukupno smanjenje ID otvora: -10 do -15 mikrona (-0,010 do -0,015 mm)

· Anodiziranje tvrdog premaza tipa III (nominalna debljina filma: 40 do 50 mikrona):
Neto promjena dimenzija po površini=+0.5 * (debljina filma)=+20 do +25 mikrona
Ukupno povećanje OD osovine: +40 do +50 mikrona (+0.040 do +0.050 mm)
Ukupno smanjenje ID otvora: -40 do -50 mikrona (-0,040 do -0,050 mm)

MIL-DTL-5541 kromatne pretvorbene prevlake (SurTec 650 / Alodine)

Za kućišta s električnim uzemljenjem i zrakoplovne konstrukcije koje zahtijevaju golu otpornost na koroziju bez povećanja dimenzija:

· MIL-DTL-5541 Tip II Klasa 1A (nešestvalentni krom / SurTec 650 / Alodine 5200):Maksimalna barijera protiv korozije (najmanje 168 sati neutralnog slanog spreja) s nultim mjerljivim dimenzionalnim nakupljanjem-(debljina sloja ispod 0,1 mikrona).

· MIL-DTL-5541 Tip II Klasa 3:Premaz s niskim električnim kontaktnim otporom (površinski otpor ispod 5000 mikro-ohma po kvadratnom inču po MIL-DTL-81706) za kućište elektronike za zaštitu od EMI/RFI.

Pred{0}}obrada površine: pjeskarenje i standardi mehaničkog teksturiranja

· Standardno industrijsko pjeskarenje:100% pjeskarenje staklenim kuglicama (razred 8, 70 do 140 mesh) pri tlaku od 3,0 bara stvara ne-usmjereni mat završni sloj (Ra 0,8 do 1,2 um), prikrivajući manje putanje rezača.

· Agresivno teksturiranje:Mreža 120-mreža aluminijevim oksidom (Al2O3) stvara uzorak sidra za naknadno praškasto premazivanje ili poliuretansko strukturno bojanje, dajući ocjenu prianjanja od 5B po ASTM D3359 ispitivanju unakrsnom šrafurom.

DFM vodič za 6082 aluminijske CNC dijelove: Smanjenje troškova i revizija dobavljača

Pet DFM pravila za smanjenje vremena ciklusa obrade na 6082 komponentama

Optimiziranje geometrije komponente rano u fazi projektiranja značajno smanjuje troškove strojne obrade. Uz materijalne-specifične strategije, integriranje općeginženjerske smjernice za smanjenje troškova CNC obradepomaže u sprječavanju nepotrebnih koraka postavljanja i ne-standardnih troškova alata.

Pravilo 1: Optimizacija polumjera unutarnjeg kuta

· Loš dizajn:Oštri unutarnji kutovi poda (R0,0 mm) ili duboke šupljine s polumjerom kuta R < L/8.

· DFM pravilo:Postavite radijus unutarnjeg kuta R Veći ili jednak 1,25⋅Radijus alata, s omjerom dubine-prema-promjeru L/D manjim ili jednakim 4.

· Smanjenje troškova:Uklanja mikro-klepetanje alata, dopušta 3- alata s velikim posmakom, skraćuje vrijeme ciklusa grube obrade za 45%.

Pravilo 2: Prijelazi debljine stijenke i debljine baze

· Loš dizajn:Tanki okomiti zidovi (< 0.8 mm) intersecting heavy solid bosses (>20 mm).

· DFM pravilo:Održavajte minimalnu ujednačenu debljinu stijenke od 1,2 mm za dubine ispod 25 mm i 2,0 mm za dubine veće od 50 mm.

· Smanjenje troškova:Izbjegava više{0}}prolazne završne prolaze svjetla potrebne za sprječavanje deformacije zida.

Pravilo 3: Standardizacija dubine niti

· Loš dizajn:Navojne rupe specificirane na 3,5x do 4x promjer navoja (npr. M6 narezan na 24 mm dubine).

· DFM pravilo:Ograničite punu-dubinu uvlačenja navoja na 1,5x do 2,0x promjer u 6082-T6 (npr. M6 narezan na 9 do 12 mm dubine).

· Fizička činjenica:U 6082-T6, 95% vlačnog opterećenja nosi prvih 6 aktivnih niti; dublji navoji povećavaju rizik loma slavine bez dodavanja čvrstoće.

Pravilo 4: Konsolidirajte tolerancije dimenzija

· Loš dizajn:Primjena globalne zadane tolerancije bloka-naslova od +/- 0.05 mm na sve ne-obrađene strane.

· DFM pravilo:Navedite ISO 2768-m (srednji) za opće značajke, uz zadržavanje uskih ograničenja (+/- 0.010 mm) isključivo za provrte ležajeva i klinove.

Pravilo 5: Usklađivanje veličine zaliha za iskorištenje trupaca

· Loš dizajn:Dizajniranje gotovog dijela s vanjskom granicom 50,8 mm x 101,6 mm (zahtijeva strojnu obradu od skupih 60 mm x 120 mm predimenzioniranih materijala).

· DFM pravilo:Poravnajte kritične vanjske omotnice kako biste ih očistili od standardnih metričkih ploča (npr. standardne ploče od 45 mm ili 50 mm).

Kontrolni popis za tehnički izvor: Kako izvršiti reviziju dobavljača CNC aluminija 6082

Prilikom odabira a6082 aluminijski CNC proizvođač, timovi za nabavu moraju provjeriti sljedeće tehničke preduvjete:

· Sljedivost sirovina:Dobavljač mora sa svakom serijom dostaviti certifikate o ispitivanju mlina EN 10204 tipa 3.1, koji potvrđuju temperaturu 6082-T651.

· Infrastruktura-za ublažavanje stresa:Kućne-peći za toplinsko starenje ili provjereni više{1}}postupci strojne obrade za tanko{2}}asimetrične dijelove.

· Čvrstoća alatnog stroja:Direct-drive or high-torque geared spindles (minimum 12,000 RPM, 25 kW) with through-spindle coolant (>= 20 traka).

· Mjeriteljstvo i osiguranje kvalitete:Koordinatni mjerni stroj (CMM) u laboratoriju-kontrolirane temperature (20 stupnjeva +/- 0.5 stupnjeva ) s volumetrijskom točnošću<= (1.5 + L/350) microns.

· U-procesnom ispitivanju:Automatizirano mjerenje obratka (Renishaw OMP60 ili ekvivalent) za kompenzaciju dinamičkog trošenja alata i toplinskog pomaka.

· Kontrola procesa završne obrade površina:Revidirani opskrbni lanac eloksiranja i konverzijskog premaza u skladu s MIL-A-8625 i usklađenošću s RoHS/REACH.

Dazao strojevi: Visoko{0}}precizne mogućnosti usluge strojne obrade aluminija 6082

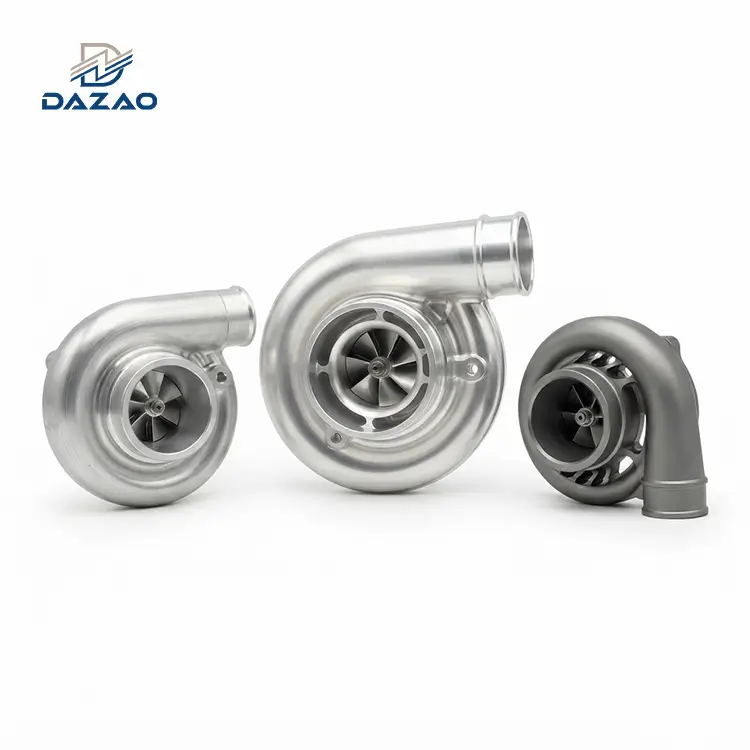

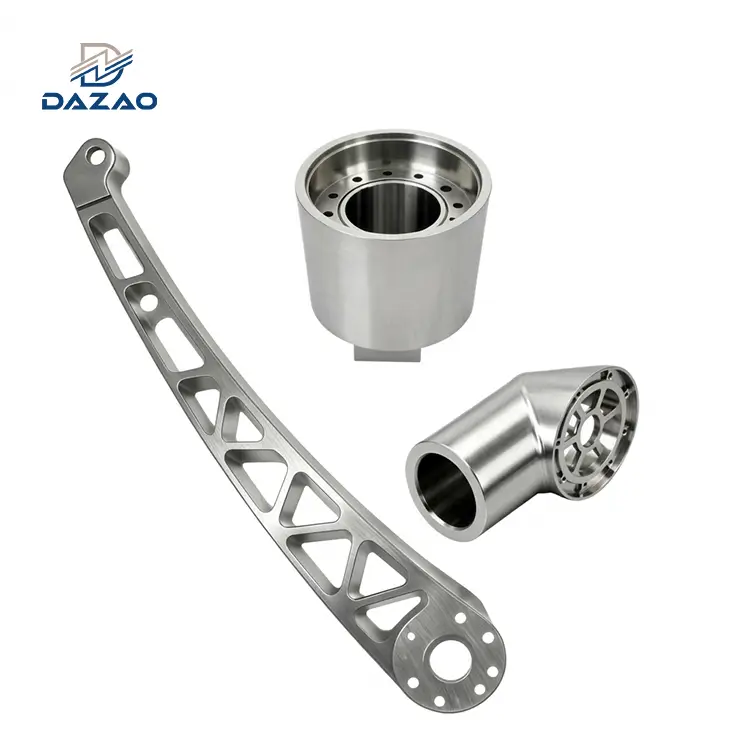

Infrastruktura 5-osne strojne obrade i osiguranje kvalitete u tvrtki Dazao

Posluje od 2000. godineISO 9001:2015iIATF 16949:2016potvrde,Strojevi Xiamen Dazaopruža specijalizirane6082 usluga strojne obrade aluminijarješenja za-ključne sklopove.

Pregled tvorničke opreme:

· 5-osna obrada:Simultani 5-osni CNC obradni centri (Hermle i Mazak, radna ovojnica do 800 mm x 800 mm x 550 mm).

· Visoko{0}}brzinski 3-osni i 4-osni VMC:Preko 60 vertikalnih obradnih centara koji pokreću BT40/HSK vretena do 24.000 okretaja u minuti.

· Dvostruko-vreteno-Tokarenje s više osi:Središta za-okretanje glodalice s-alatima-s Y-osi i rashladnim sredstvom za pot-vreteno visokog{3}}tlaka.

· Mjeriteljska infrastruktura:Zeiss Prismo CMM, Keyence Optical Measurement Systems, Mitutoyo Surface Roughness Testers i Fischer Anodizing Thickness Gauges.

Studija slučaja projekta: Pad izobličenja temeljne ploče marine ROV s 0,52 mm na 0,028 mm

Opseg projekta:

· Komponenta:Podvodna ROV glavna šasija elektronike i montažna osnovna ploča.

· Materijal:EN AW-6082-T651 Valjana ploča.

· Početno stanje kod natjecatelja:Visoka stopa otpada (38%) zbog 0,52 mm--uvijanja izvan ravnine nakon grube obrade i odbacivanja pruga anodiziranja.

Inženjerska intervencija Dazao Machinery:

1. Re-specifikacija sirovina:Promjena dobavljača sa standardne ekstrudirane šipke na EN 485-2 certificirani 6082-T651 rastegnuti pločasti materijal.

2. Remont alata:Integrirana glodala od punog karbida presvučena DLC-s 3{1}}zavojima sa spiralom od 45 stupnjeva koja radi s hlađenjem kroz vreteno od 30 bara.

3. Arhitektura procesa: Implemented the Dazao 4-Stage Stress Relief Protocol (Equalized roughing -> 24-hour stabilization -> Vacuum fixture semi-finishing ->Završni prolaz).

4. Završna optimizacija:Primijenjena prethodna obrada pjeskarenjem od korunda/staklenih perli veličine 120-a nakon koje je uslijedila MIL-A-8625 eloksiranje tvrdog premaza klase 1 (debljina 40 um).

Konačna proizvodna metrika:

· Održana konačna ravnost:<= 0.028 mm across 450 mm length.

· Pravi položaj na provrtima s 18 klinova:Održava se unutar zone tolerancije promjera 0,012 mm.

· Stopa otpada komponente:Smanjena s 38% na 0,4%.

· Jedinični trošak strojne obrade:Smanjeno za 22% zbog kompresije vremena ciklusa putem-dinamičkog glodanja velikom brzinom.
